轉子流量計原理詳解
2015-8-14 8:43:54 點擊：
玻璃轉子流量計通常由一根自下而上擴大的錐形玻管和一只隨著流量大小上下移動的浮子，與管路連接的上、下基座，密封墊圈和上、下止檔等組成。玻璃轉子流量計壓力損失小、性能可靠、結構簡單，安裝使用方便，因此玻璃轉子流量計是現在流量儀表行業中使用最為廣泛的一款流量計，而常州成豐儀表玻璃轉子流量計，在國內玻轉市場總就占據了20%的市場份額。
玻璃轉子流量計工作的原理是什么？
玻璃轉子流量計垂直安裝在測量管道上。當流體自下而上流入錐管時，被轉子截流，這樣在轉子上、下游之間產生壓力差，轉子在壓力差（升力）的作用下上升，這時作用在轉子上的力有三個:流體對轉子的升力、轉子在流體中的浮力和轉子自身的重力。

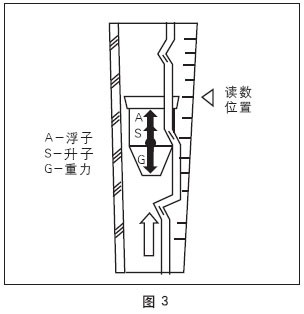

當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。如下圖（圖3）。
玻璃轉子流量計工作的原理是什么？
玻璃轉子流量計垂直安裝在測量管道上。當流體自下而上流入錐管時，被轉子截流，這樣在轉子上、下游之間產生壓力差，轉子在壓力差（升力）的作用下上升，這時作用在轉子上的力有三個:流體對轉子的升力、轉子在流體中的浮力和轉子自身的重力。
當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。如下圖（圖3）。
